横向型大拉杆横补偿器用途：
大拉杆补偿器可以补偿弯曲管道的横向位移和角位移。

本公司生产横向补偿器DN100-DN5000，压力级别0.1Mpa-2.5Mpa
 连接方式：1、法兰连接 2、接管连接 补偿量：根据用户要求

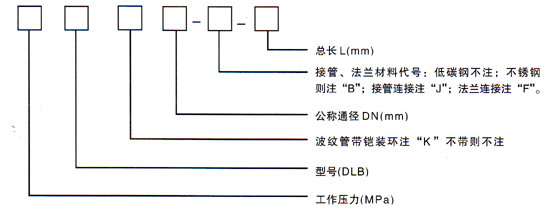

一、大拉杆补偿器（横向补偿器）型号示例：

 二、大拉杆补偿器（横向补偿器）使用说明：
     可以补偿弯曲管段的横向位移和角位移。
 三、横向型大拉杆横补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 　　　　　弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm 　　Y-横向实际位移（变形量）mm
L-管架到横向补偿器中点的距离　　 m。
 四、大拉杆补偿器应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，安装温度20℃，根据管道布局（如图）需安装一大拉杆补偿器，用于补偿AB管段160mm的横向位移，疲劳破坏次数按15000次考虑，试计算支座AC的受力。

横向型大拉杆横补偿器解：（1）根据AB管段的横向位移
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
