直管压力平衡波纹管补偿器
直管压力平衡波纹管补偿器、波纹管补偿器(波纹管膨胀节)结构简图

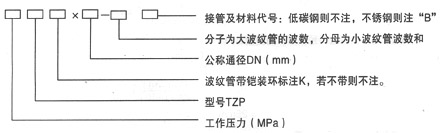

直管压力平衡波纹管补偿器、波纹管补偿器(波纹管膨胀节)产品代号
举例:0.6TZP500×8/16-JB
表示公称通径为500,工作压力为0.6Mpa,大波纹管为8个小波,小波纹管为16个波,连接形式为接管。
直管压力平衡波纹管补偿器结构特点
波纹管膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,通过受力构件(舌管)来承受内压推力。
波纹管补偿器(波纹管膨胀节)补偿特点
能补偿管系的轴向位移,内压推力自身平衡。适用于不宜设置固定支架的高物位直管系或大直径管线中。
安装使用注意事项:
一般应用在架空直管线上,水平安装。
波纹管补偿器(波纹管膨胀节)对支座作用力得计算;
轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
X ——轴向实际变形量mm
f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
波纹管补偿器(波纹管膨胀节)应用举例 ( 不考虑温度对补偿量及刚度的修正)
某碳钢管道,公称通径600mm,工作压力0.6MPa,介质温度350℃,环境最低温度-10℃,补偿器安装温度20℃,根据管道的布局(如图)需安装一直管压力平衡式波纹管膨胀节,用于吸收管道60mm的轴向热位移,补偿器疲劳破坏次数按15000次考虑,试计算支座A、B的受力。
解:
(1)根据管道的热位移X=60mm,查样本可选用0.6TZP×6/12-J,轴向补偿量X0=80mm,轴向刚度Kx=319N/mm。
(2)对波纹管膨胀节进行预变形,预变形量△X为:
(3)A、B支座受力的计算: FA=Kx(1/2X)=3190×60/2=95700(N)
FB=-FA
即支座A、B分别承受9.6吨的推力。
