每套FGD脱硫挡板系统由进、出口挡板门和旁路挡板门，公用一套密封空气系统（包括电加热器）组成。每套密封空气系统包括两台（一运一备）密封风机和一台电加热器，以及相关的风门（阀门）、补偿器、逆止门等。

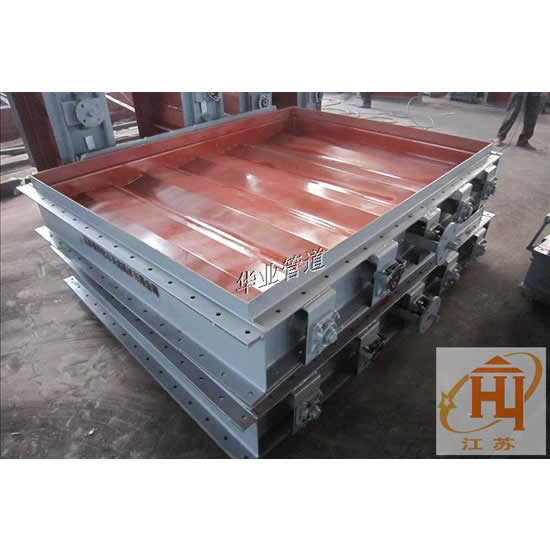

1.脱硫挡板门采取带密封空气的单轴双挡板结构型式。每个挡板叶片四周设有镍合金密封片，挡板门本体上密封风入口设有密封风阀，和挡板门之间为机械联动。烟气挡板开，密封风阀关；烟气挡板关，密封风阀开。当挡板门关闭时，在双层叶片间注入密封空气，以达到有效隔绝前后介质的目的。

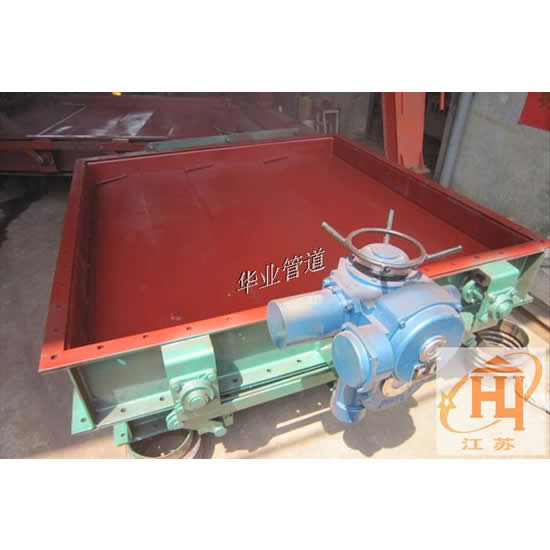

2.烟气挡板门驱动装置与风门的连接方式为直联式，直接连接于风门本体上，执行器及接线盒的防护等级不低于IP65。连杆机构之间用球绞连接，保证转动无空行程，且保证了同一台挡板门上各挡板具有良好的同步性。

3.脱硫烟气挡板门安装为螺栓法兰连接，并且我方所供的反法兰紧密地与烟道相连，将挡板门的荷载通过钢烟道传递到烟道支架上。挡板主轴水平布置。主轴由合适的钢材制作，在轴的末端装有指示挡板片位置的明显易见的标识，并配有联锁限位开关。烟道挡板驱动装置设有手轮，在驱动装置断电的情况下可手动操作，框架外部适当位置处设有吊耳,以方便检修安装。

联系电话：13376026317/13376026312，欢迎您的光临！

4.烟气挡板密封风压力至少比烟气最大压力高0.5kPa，风机设计有足够的容量和压头。密封风机出口装有逆止门，此门关闭严格，保证备用风机备用状态不发生倒转。

密封风电加热器的容量满足密封风风量最大工况的要求，保证密封风加热温度不小于100℃，且根据风量的变化，电加器可自动调节温度。

5.每套FGD的两台密封风机（一运一备）设有一台控制柜，且两台风机互为联锁。电加器配有单独的控制柜，且和风机联锁。启动时必须先启动风机再启动电加热器，停止时必须先停电加热器再停风机，并且中间应有5～10分钟的延时，以保证电热元件不被烧毁。
